系统介绍

煤矿瓦斯巡检系统主要由矿用本安型显示屏、矿用多参数传感器、便携检测仪等设备组成。系统采用先进的检测技术，对环境中甲烷、一氧化碳、二氧化碳、氧气、温度、湿度及大气压进行检测，并将检测数据实时投屏在井下矿用本安型显示屏上，同时将数据发送至煤矿瓦斯巡检系统软件平台。

煤矿瓦斯巡检系统通过数字化手段革新传统煤矿瓦斯巡检工作，以应对当前人工巡检存在的诸多问题。实现巡检任务从"计划、执行、记录到分析"的全流程规范化管控，有效地杜绝巡检工作中的脱岗、空班、漏检、假检等现象。

系统功能

具有系统运行管理功能，包括数据采集、传输、储存、报表生成等

具有信息展示功能，包括传感器检测状态、巡检工作的巡检人与巡检进度、巡检点信息展示、巡检曲线分析、巡检报警信息等信息

支持设置报警阈值、巡检周期巡检路线、增补巡检点等功能

支持GIS动态地图展示

支持通过智能移动设备操控，包括但不限于智能手机平板等设备，无需专用APP，直接在内置浏览器操控

支持与广播系统和视频监控系统联动报警

系统特点

灵活、可靠的巡检方式

自动巡检与人工巡检方式融合，可根据不同场景（如密闭场所、长距离巷道、分散点位）灵活组合，实现互补，确保全天候、全覆盖监控

高效、防篡改的数据采集

人工巡检时，便携式检测仪可通过NFC或蓝牙与巡检员手机自动传输读数，减少人工录入误差。巡检数据可实时同步至现场矿用本安型显示屏进行公示，并需拍照上传确认，流程规范、结果透明

智能化的终端设备

矿用本安型显示屏具备语音播报功能，可进行现场语音播报，或提示巡检路线。便携检测仪具备视频录像功能，便于事后追溯；便携检测仪具备电源管理功能，电量不足时提醒；

强大的系统联动与扩展性

系统可与广播系统和视频监控系统联动，在瓦斯超限等紧急情况下，能快速启动声光报警、语音通知和视频复核，形成快速应急响应闭环

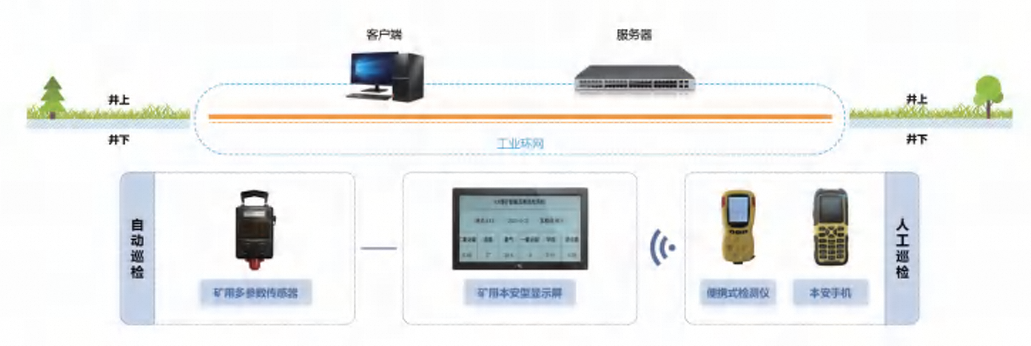

系统架构图

系统架构图展示井上客户端、服务器通过工业环网连接井下自动巡检（矿用多参数传感器、矿用本安型显示屏）和人工巡检（便携式检测仪、本安手机）

技术参数

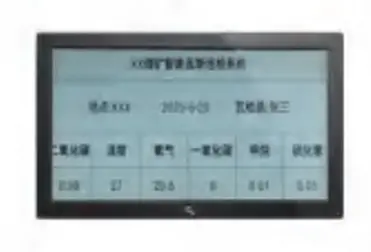

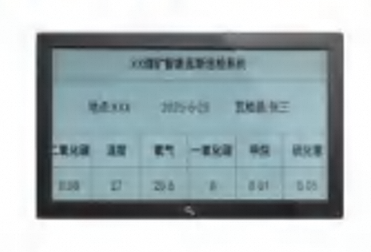

矿用本安型显示屏

具有语音提示功能，具有巡检时间、检测数据显示功能

具有文字、表格、图片及视频显示功能

防爆型式：矿用本质安全型 额定工作电压：DC 12V

显示屏类型：LED彩色 支持遥控

输出端口：1路RS485；1路网络端口（光/电）

无线端口：NFC、蓝牙、WiFi、UWB

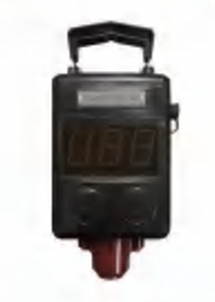

矿用多参数传感器

具有甲烷、一氧化碳、二氧化碳、氧气、温度、湿度及大气压显示及报警功能，具有遥控调校功能，具有故障自检功能

防爆型式：矿用本质安全兼隔爆型 防护等级：IP65

额定工作电压：DC 18V 输出端口：1路RS485

检测范围：甲烷：(0.0～100.0)%CH₄；一氧化碳：(0.0～500.0)×10⁻⁶CO；二氧化碳：(0.0～5.00)%CO₂；氧气：(0.0～25.0)%O₂；温度：(-20～100)℃；湿度：(20～100)%RH；大气压：(30～110)kPa

便携式检测仪

具有甲烷、一氧化碳、二氧化碳、温度、湿度测量功能

具有标定功能，具有无线通信功能

防爆型式：矿用本质安全型

防爆标志：Ex ia I Ma

防护等级：IP55 额定工作电压：3.7V

无线端口：NFC、蓝牙、WiFi；
